Déploiement

Architecture

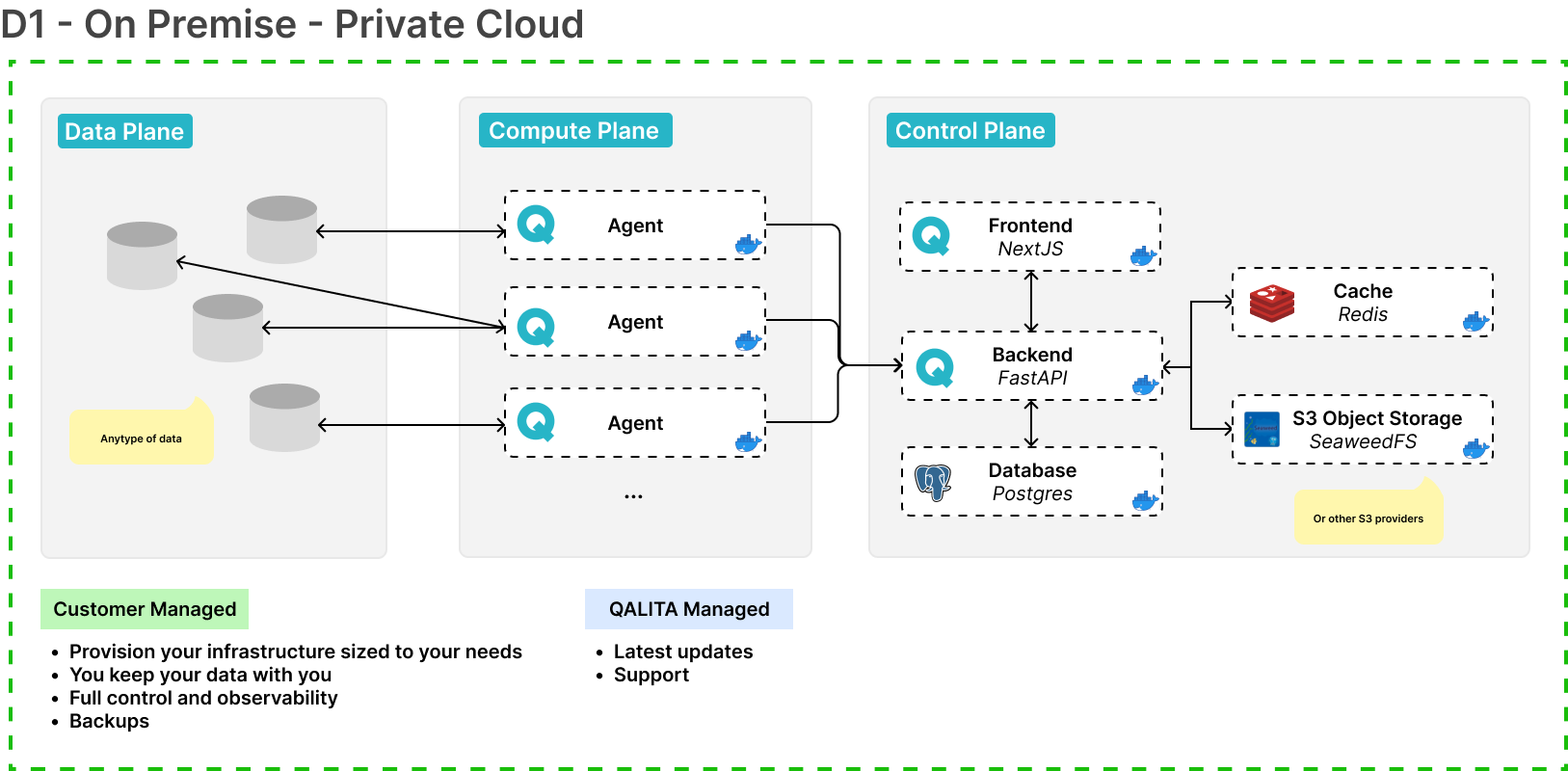

Schéma d'architecture logiciel de la plateforme QALITA

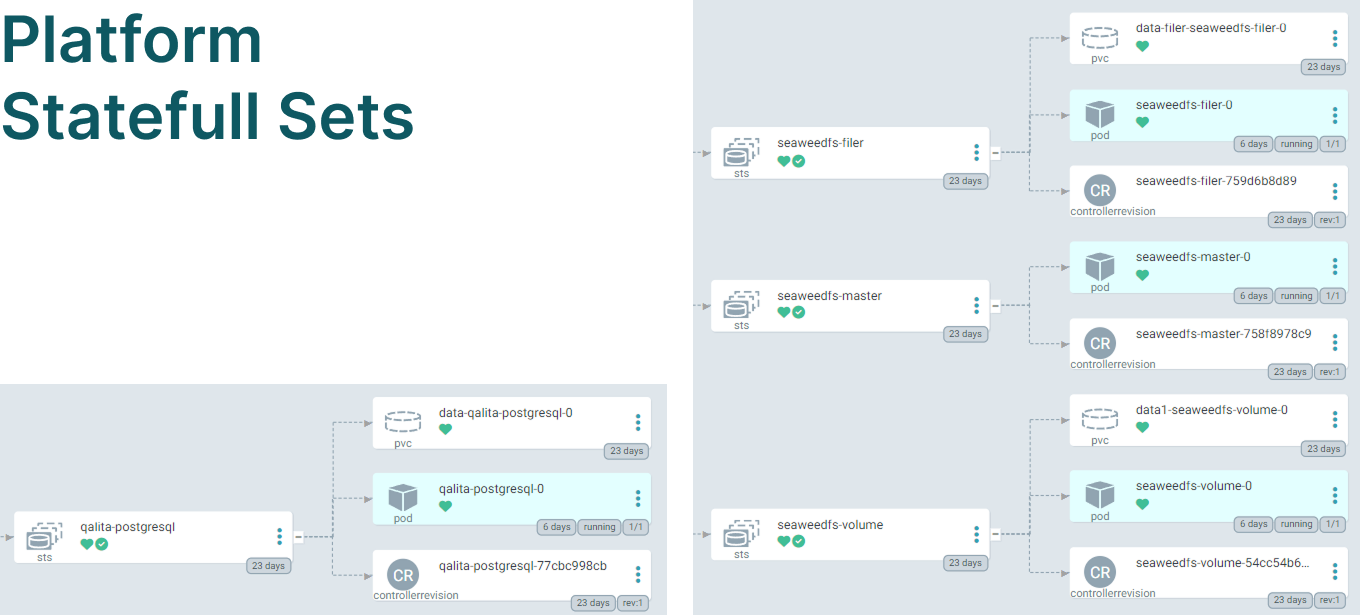

Schéma des container du control plane de la plateforme QALITA déployés

Matrice de Flux

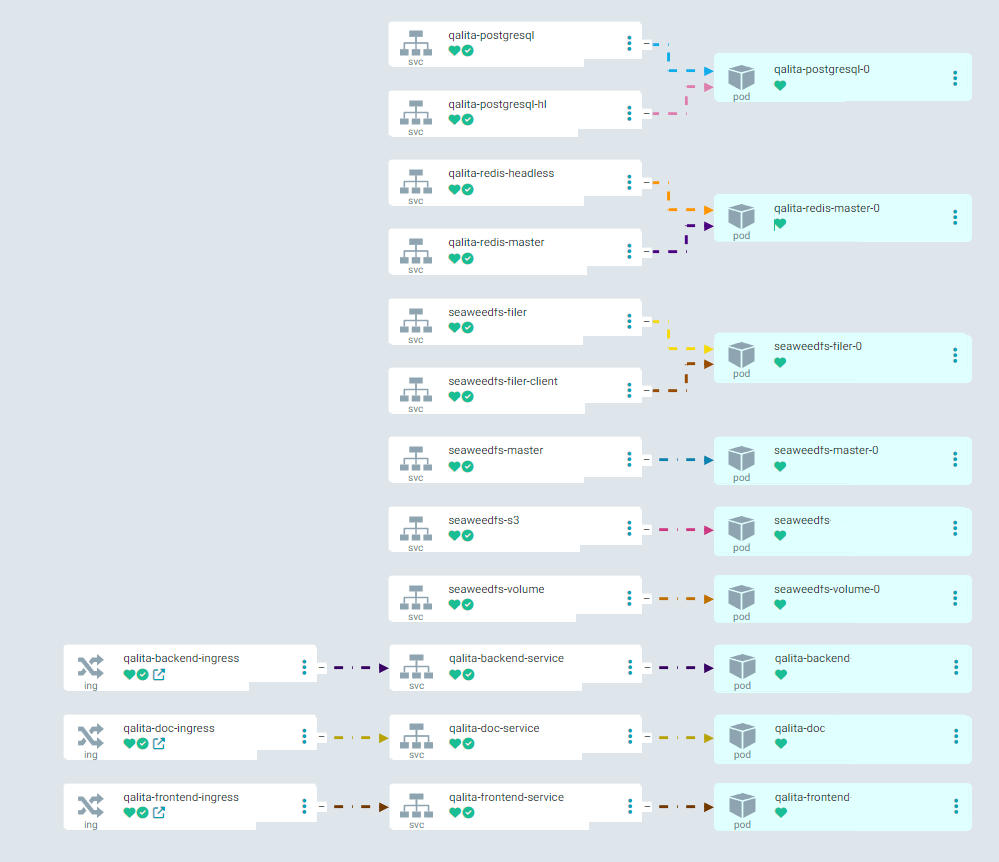

Schéma de flux réseau QALITA Platform

Ingress:Port	Service:Port	Pod:Port
--	qalita-postgresql:5432	qalita-postgresql-0:5432
--	qalita-redis-master:6379	qalita-redis-master-0:6379
--	seaweedfs-s3:8333	seaweedfs:8333
api.domain.com	qalita-backend-service:3080	qalita-backend:3080
doc.domain.com	qalita-doc-service:80	qalita-doc:80
domain.com	qalita-frontend-service:3000	qalita-frontend:3000

info

Les agents doivent pouvoir communiquer avec le backend du control plane, bien penser à faire une ouverture de flux vers l'Ingress Point (point de terminaison ou encore url) du backend !

Prérequis

Plateforme

Puissance de calcul

Le control plane de la plateforme comprend le frontend avec son backend ainsi que la documentation. Elle nécessite peu de puissance de calcul.

Azure Node	Specs

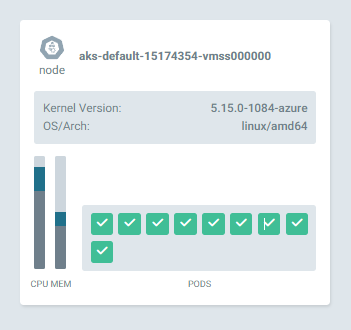

	Node specs : linux/amd64 - 4 vCPU - 16 Gio RAM - 100 Go SSD Fast Storage
Utilisation	Mémoire	CPU
Au repos	500 Mo	0.5
En utilisation	2 Go	1
Optimal	4 Go	2

Stockage

Le stockage comprend :

• La base relationnelle Postgresql contient les données de gestion de la plateforme, les métriques, ainsi que les logs d'activités utilisateurs.
• Le cache redis permet d'accélérer l'interface et les requêtes au backend.
• Le stockage Seaweedfs comprend les logs des tâches, les assets (archives des packs).

Utilisation	Postgresql	Seaweedfs
Minimal	1 Go	1 Go
Dépend du volume des métriques et fréquence des analyses	10+ Go	10+ Go

Agents

Les caractéristiques de l'agent dépendent grandement de la typologie ainsi que la volumétrie des sources pour lesquels il effectue les analyses.

Utilisation	Mémoire	CPU
Minimal	50 Mo	0.2
Dépend du volume des sources et fréquence des analyses	.	.

I Déploiement Cloud SaaS

Qalita Platform propose une solution entièrement managé et hébergé sur cloud européen HDS et SecNumCloud.

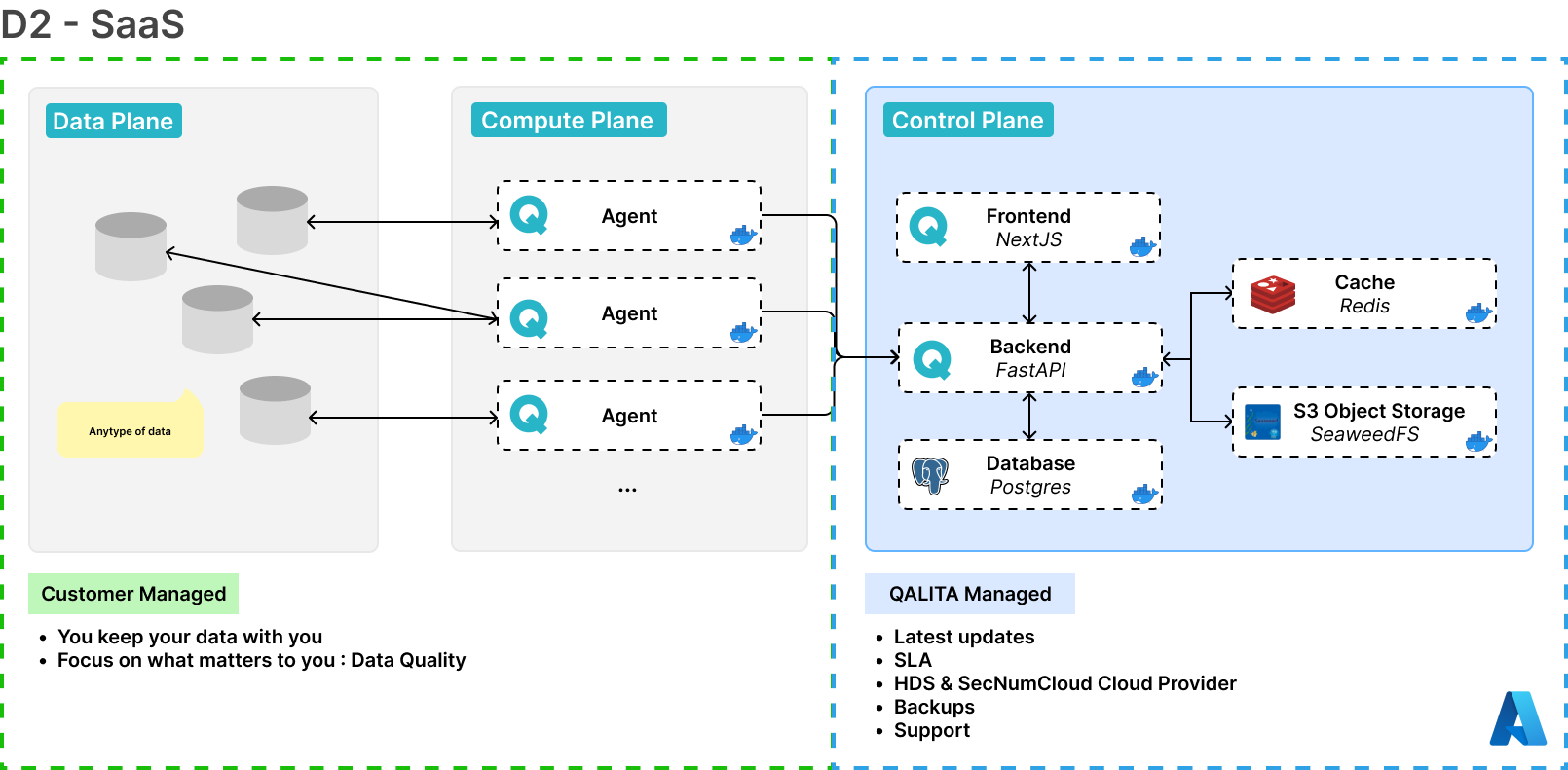

Schéma d'architecture de la plateforme Qalita en mode SaaS

S'inscrire gratuitement sur la plateforme SaaS

II Déploiement sur Kubernetes

Schéma d'architecture de la plateforme Qalita déployé sur Kubernetes

Prérequis

Pour déployer sur un cluster Kubernetes managé, il vous faudra :

• Un cluster Kubernetes
• Une clé de licence valide 📀 Acheter une licence ou contactez-nous pour bénéficier d'une clé d'essai
• Kubernetes 1.24+
• Helm 3.0+
• Cert-Manager 1.0+

Dependencies

• seaweedfs
• postgresql
• redis

Installation du helm chart Qalita

astuce

Pour avoir la documentation la plus à jour possible pour le helm chart : Allez directement sur le site Artifacthub

1. Créer un namespace

Créer un namespace qalita dans votre cluster Kubernetes.

2. Créer un secret

Créer un secret qalita-license dans votre namespace qalita contenant votre clé de licence.

3. Adding the chart Repository

helm repo add qalita https://helm.qalita.io/
helm repo update

4. Resolve dependencies

helm dependency update

5. Install

astuce

Il va vous falloir modifier les values pour correspondre le mieux à votre organisation. Voir un exemple de fichier de values

helm install qalita qalita/qalita -f values.yaml

6. Use it

The chart will deploy the following resources:

• QALITA App
• QALITA API
• QALITA Doc
• QALITA Postgresql Database
• QALITA Redis Cache Database
• QALITA Seaweedfs S3 Storage

With cluster.domain=example.com Creates the following endpoints:

• https://example.com
• https://api.example.com
• https://doc.example.com

Values

astuce

Il va vous falloir modifier les values pour correspondre le mieux à votre organisation. Voir un exemple de fichier de values

attention

Pour une utilisation en production, il est fortement recommandé de déployer la plateforme sur un cluster Kubernetes managé.

QALITA offre une solution entièrement managée et hébergée sur cloud européen HDS et SecNumCloud.

Contactez-nous

III Déploiement Docker Compose

Voir le tutoriel : Déploiement Docker Compose

Configurations possibles Agents <-> Sources

1. Même namespace :

1. Déploiement avec agent dans le même namespace agent.enabled=true
2. Déploiement de data sources dans le même namespace

2. Autre namespace :

3. Déploiement d'un agent dans un autre namespace
4. Déploiement de data sources dans le même namespace

3. Autre namespace + source délocalisé :

3. Déploiement d'un agent dans un autre namespace
4. Pour se connecter à une source dans tout autre environnement (vm, localhost etc...)

4. Totalement Délocalisé :

5. Déploiement d'un agent dans tout autre environnement (vm, localhost etc...)
6. Pour se connecter à une source localisé dans tout autre environnement (vm, localhost etc...)

Pour savoir comment déployer un agent voir agent
